Señales eléctricas

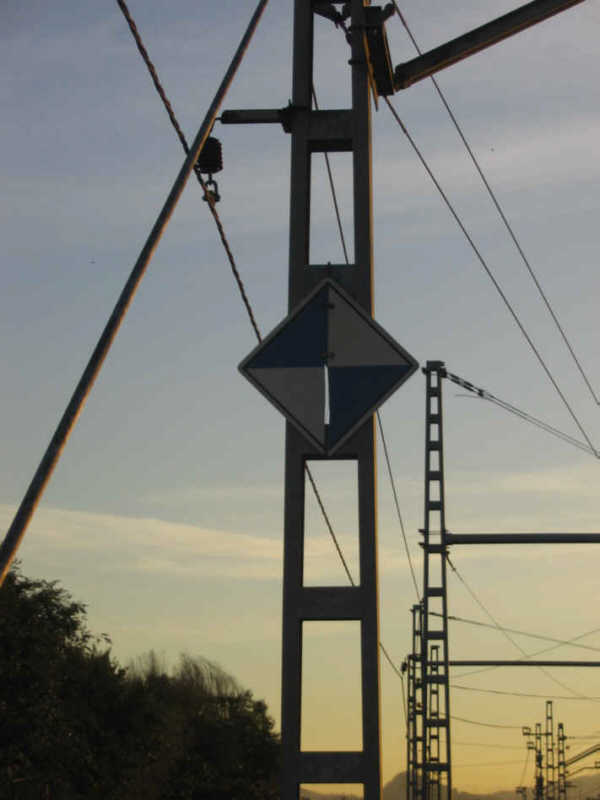

Parada A

Parada absoluta:

Ordena al maquinista parar ante ella sin rebasarla. Esta señal de perfil autoriza a seguir la marcha si nada se opone.

B

Parada absoluta por sector:

Ordena al maquinista parar ante ella sin rebasarla cuando el itinerario está orientado en la dirección de la flecha.

En este caso indica la vía directa. Para vía desviada se suele indicar con la flecha horizontal hacia el lado correspondiente.

Cerrar regulador C

Cerrar parcialmente el regulador:

Al paso por el seccionamiento de la lámina de aire de la línea de contacto.

Cerrar el regulador en seccionador D

Cerrar totalmente el regulador:

Ordena cerrar totalmente el regulador al paso por el seccionamiento del aislador de la línea de contacto y no estacionar en él. Si está instalada en una rampa pronunciada y se trate de trenes muy pesados, deberá cerrarse parcialmente de forma que no se interrumpa la continuidad de la marcha.

Bajar pantógrafo E

Bajar pantógrafos:

Ordena que el maquinista baje los pantógrafos al pasar por ella y hasta la señal de elevación de los pantógrafos.

Subir pantógrafo F

Subir pantógrafos:

Indica que se puede elevar el pantógrafo al pasar por ella.

Distancia a zona neutra G

Distancia:

Indica que a 500 metros se encuentra instalada la señal de principio de zona neutra o la bajada de pantógrafos.

H

Proximidad de principio de zona neutra:

Indica que a la distancia de 500 metros se encuentra la señal de principio de zona neutra.

Zona neutra I

Principio de zona neutra:

Indica el principio de la zona neutra de la línea de ocntacto.

Ordena abrir el disyuntor hasta la señal de final de zona neutra.

Fin zona neutra J

Final de zona neutra:

Indica el final de la zona neutra de la línea de contacto pudiendo cerrar el disyuntor.

K

Cambio de tensión:

Indica que la línea de contacto pasa de 3.000 V de corriente contínua a 25 kV de corriente alterna.

L

Final de zona neutra:

Indica que la línea de contacto pasa de 25 kV de corriente alterna a 3.000 V de corriente contínua.

Estas señales se pueden instalar temporalmente con motivo de avería en la línea de contacto. Las señales que tienen un pupnto sobre la señal se suelen encontrar instaladas en el hilo de contacto.

Observación: Algunas imágenes tienen fotos añadidas como enlace, tomadas como ejemplo en su mayoría de Railfaeurope. Se verá una "manita" al pasar por encima de la imagen.
